| 加工方法 | 旋盤加工、マシニング加工、旋盤仕上げ加工 |
|---|---|
| サイズ | φ460ｘ425 |
| 材質 | SUS420J2 |
| 精度 | h7 |
| 用途 | 回転部品 |
| 要素技術 | 複合機加工 |
特徴

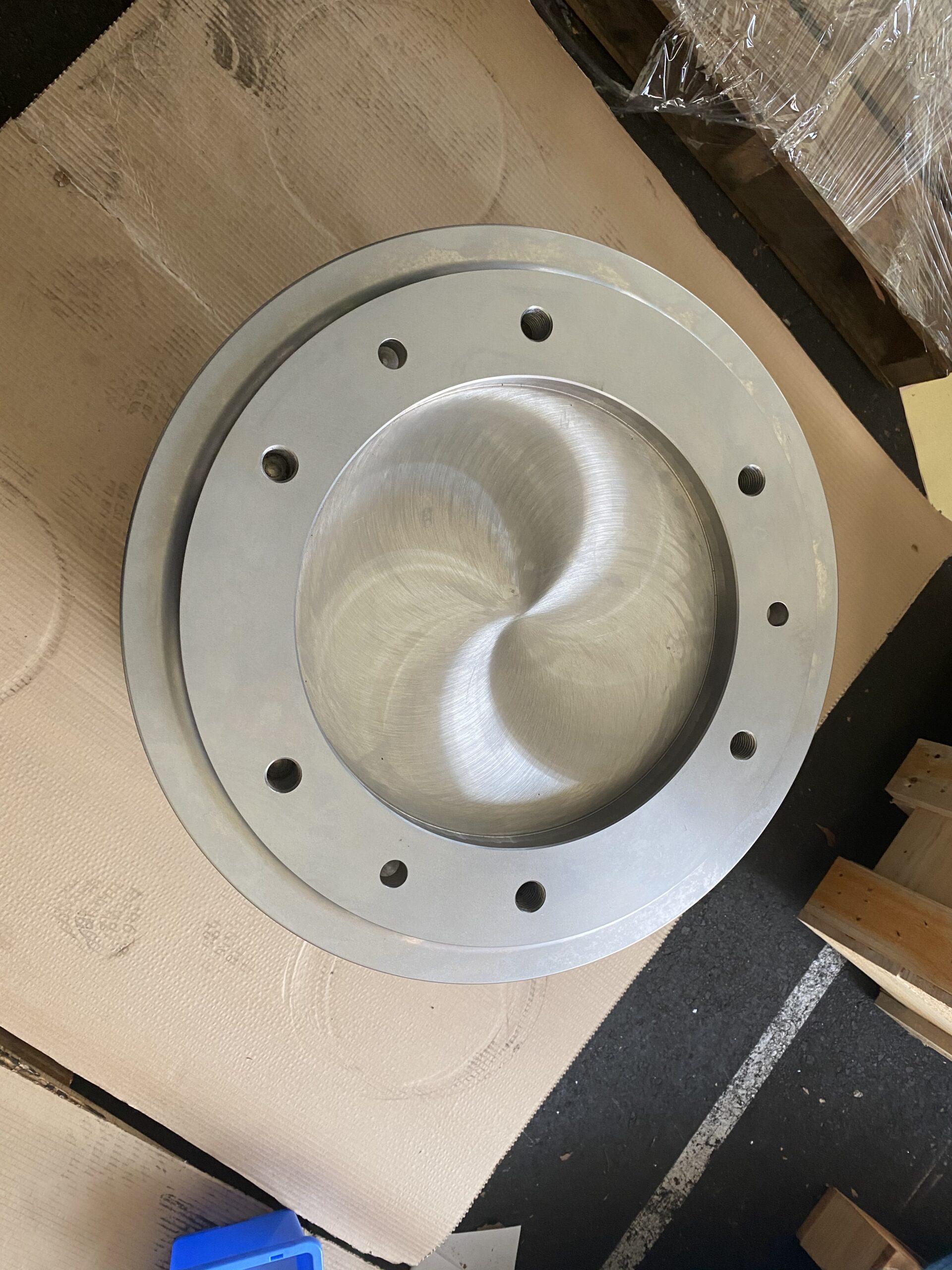

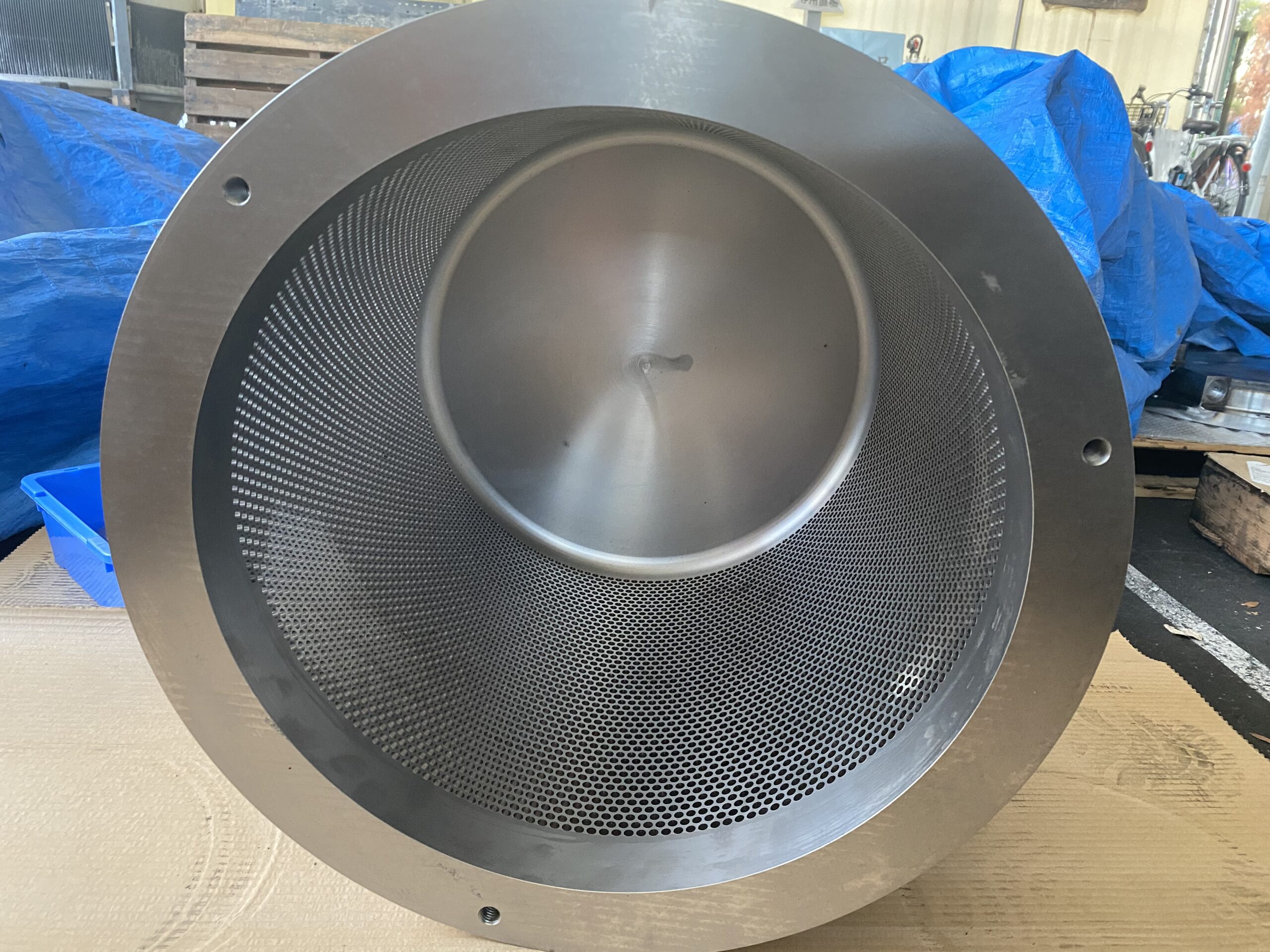

本製品は、産業機械に使用される網ロールです。サイズはφ460ｘ425、材質はSUS420J2を使用しております。鍛造より加工し、φ375×385の止まり穴加工と、外周に8550ヵ所のφ5キリ穴の加工が難しく、端面にφ280H7(＋.052～0）の精度に対して、真空焼入れHs70以上の指定があるので、歪を考慮した取り代と前加工の技術が必要でした。SUS420J2に小径のφ5キリ穴を8550ヵ所加工することは、最適な加工条件と工具寿命管理ができる経験値が必要です。
