| 加工方法 | 旋盤加工、マシニング加工、研削・研磨 |
|---|---|
| サイズ | φ92×1341 |
| 材質 | SCM440 |
| 精度 | H7 |
| 用途 | 産業用設備 |
| 要素技術 | 横穴加工、内穴加工 |
特徴

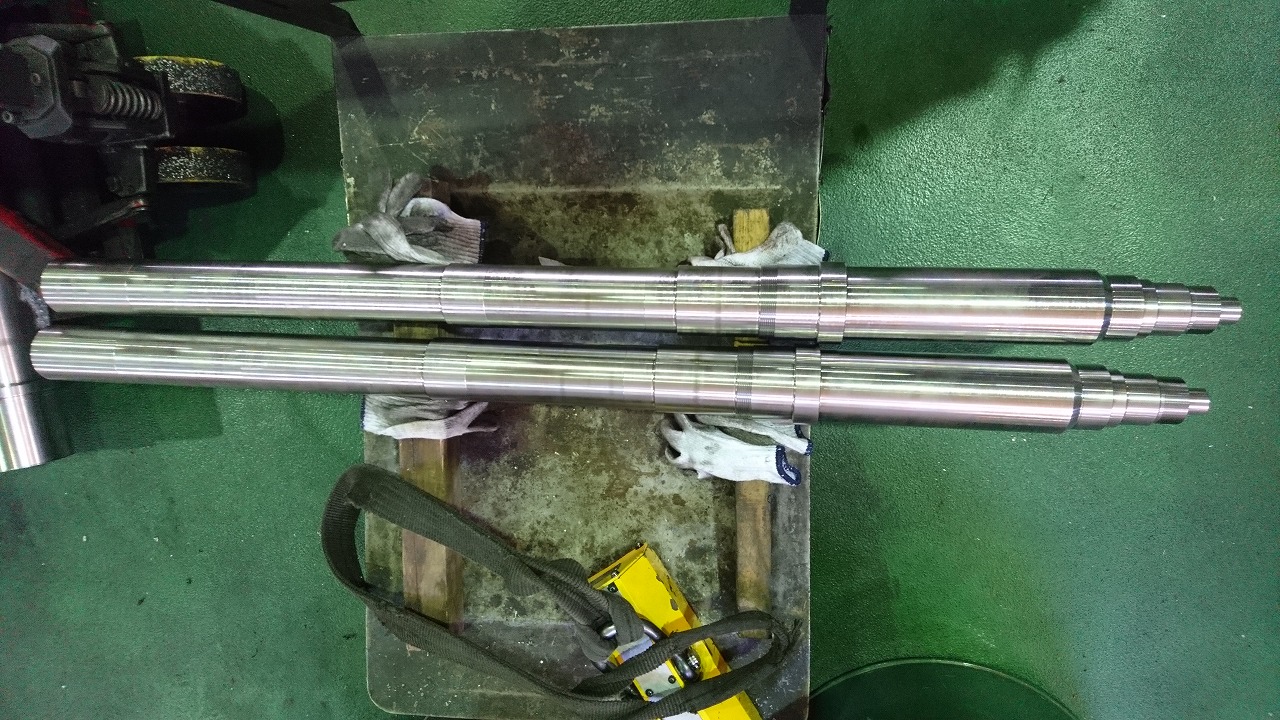

本製品は産業用設備に使用される長尺シャフトのスピンドルシャフトです。中央部にφ88h7の厳しい公差の他、ほぼ全箇所が研磨仕上げとなるため、振れ精度±0.01以下が必要でした。中心にφ8貫通穴があるため、両側からガンドリル（BTA）加工を行っています。
