長尺シャフト 軸

加工方法 旋盤加工、マシニング加工、研削・研磨
サイズ φ170×1990
材質 SCM440
精度 -0.03~-0.06
用途 産業用設備
要素技術 横穴加工、内穴加工

特徴

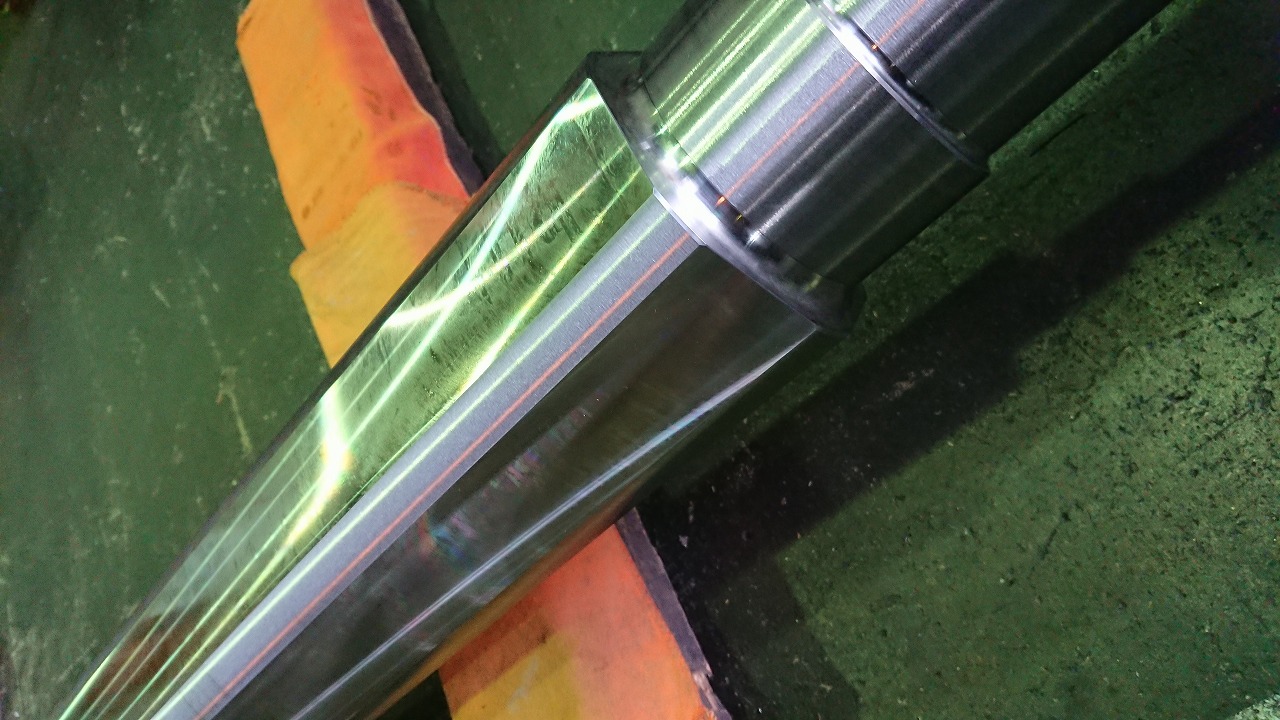

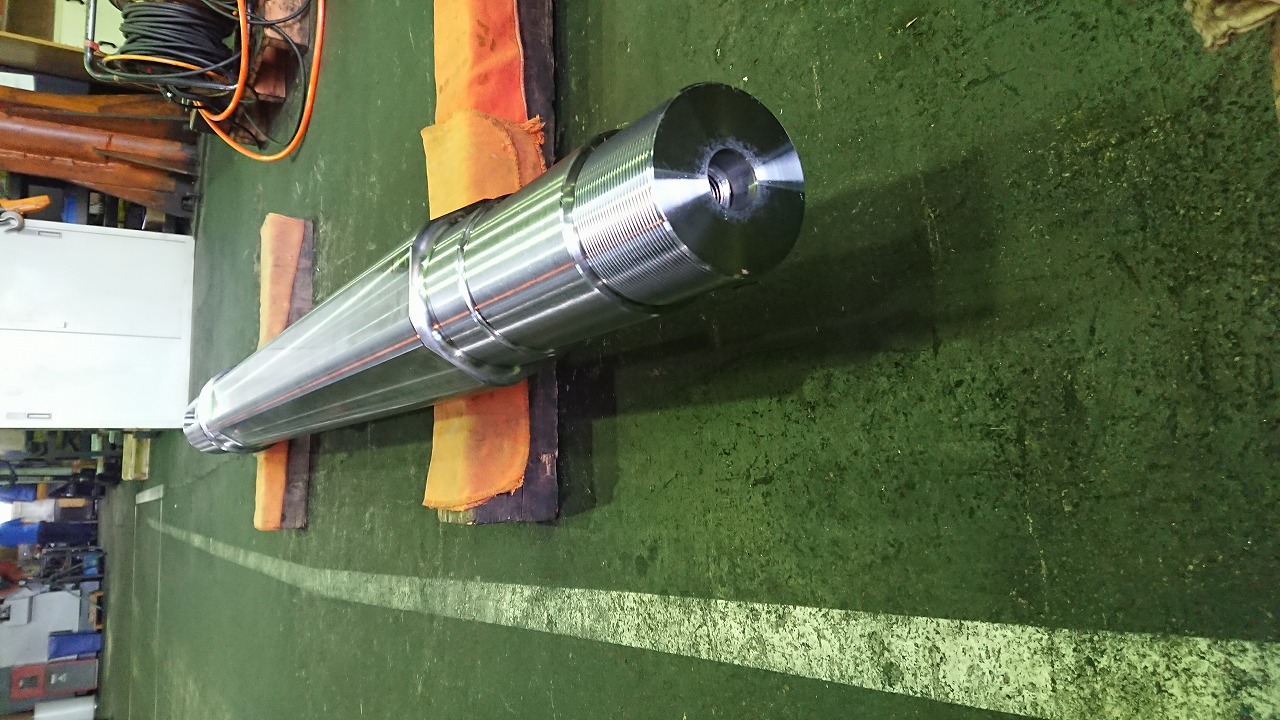

本製品は産業用設備に使用される長尺シャフトの軸です。全箇所研磨仕上げのため、振れ精度0.01以下で旋盤仕上げを行いました。中央部に巾140ミリで六角加工があり、六角部は長さ1205ミリ区間に140(-0.03~-0.06)の公差があるため、マシニングを使用した六角加工の心出しと仕上げ加工、さらに研磨仕上げした場合に研磨ヌスミ加工との境線が見えないように工夫する必要がありました。
