| 加工方法 | 旋盤加工、マシニング加工 |
|---|---|
| サイズ | φ505xφ281.5x85 |
| 材質 | S45C |
| 精度 | H7 |
| 用途 | 油圧シリンダー |
| 要素技術 | 横穴加工、内穴加工 |
特徴

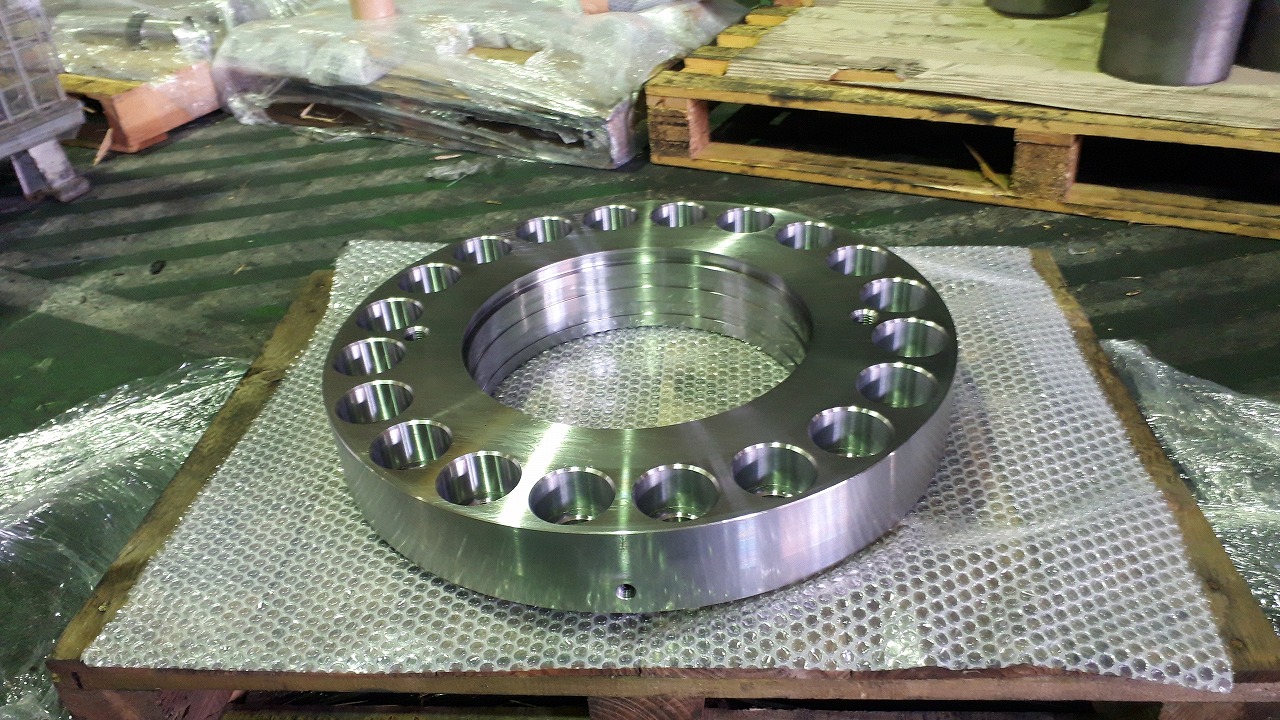

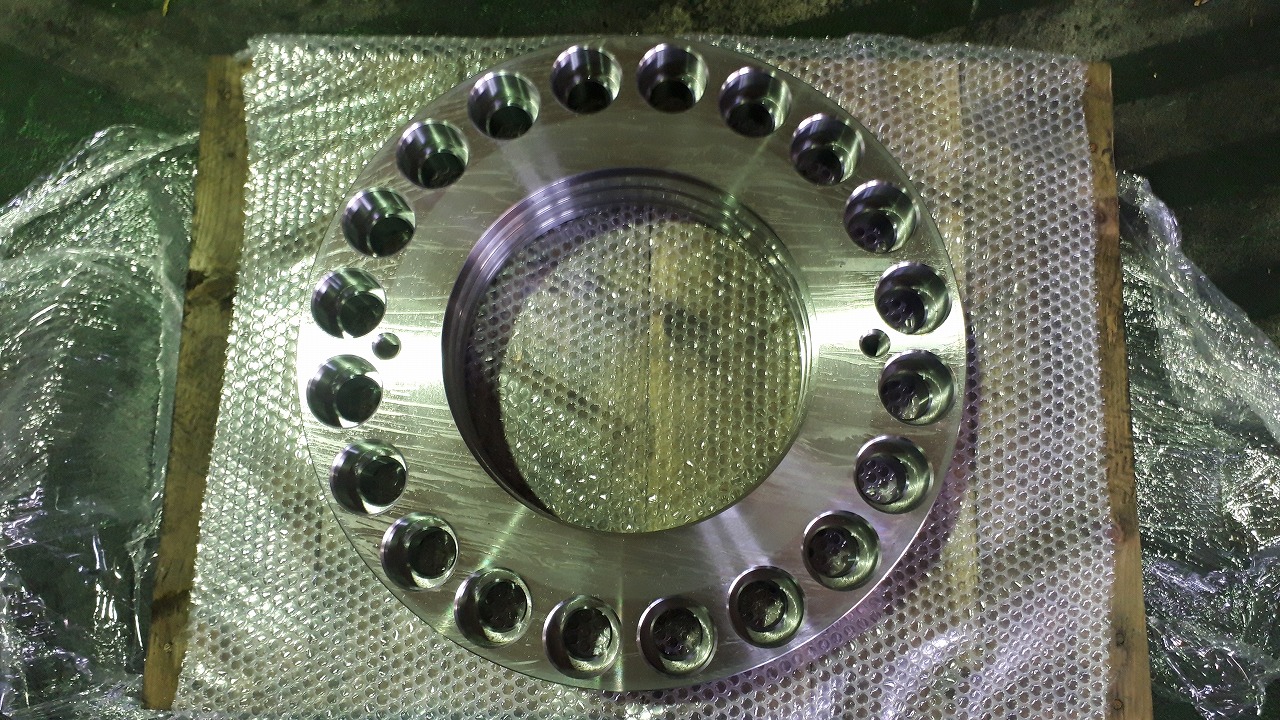

本製品は油圧シリンダーに使用されるフランジのロッドカバーです。内径に３カ所、巾15ミリの溝があり、溝底の面粗度はRa0.8のためビビらないよう旋盤加工する必要がありました。Φ54のザグリ穴を２０カ所マシニング加工しているため歪を考慮してφ370g7(-0.016～-0.076）は最終旋盤加工を行っています。
