| 加工方法 | 旋盤加工、マシニング加工 |
|---|---|
| サイズ | φ372x71 |
| 材質 | SUS316 |
| 精度 | h6 |
| 用途 | 産業用設備 |
| 要素技術 | 横穴加工 |
特徴

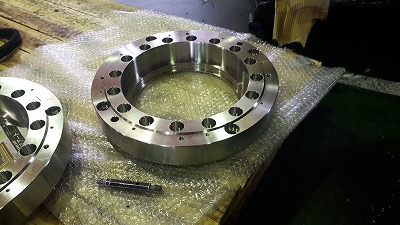

本製品は産業用設備に使用されるトメガネです。内径にφ232H7、φ256H7,外径にφ295h6の公差が各所にあるため、マシニング加工完了後に、旋盤にて最終仕上げ実施しています。SUS316のめ、SUS304に比べて加工時間長くなります。また、16-φ25平底穴は厚み22ミリのため非常に時間がかかり、工具の消耗も大きい加工でした。
